Záhradný dom

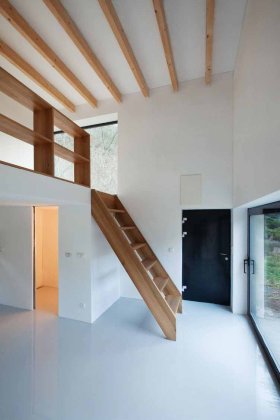

Kubický objekt byl limitován maximálními vnějšími rozměry, které splňují ustanovení odst. 2d §104 Stavebního zákona o ohlašování staveb. Jedná se tedy o stavbu do 25 m² zastavené plochy a do 5 m výšky. Vložená galerie je navržena pro příležitostné přespání, vstupní úroveň je koncipována jako víceúčelový prostor.

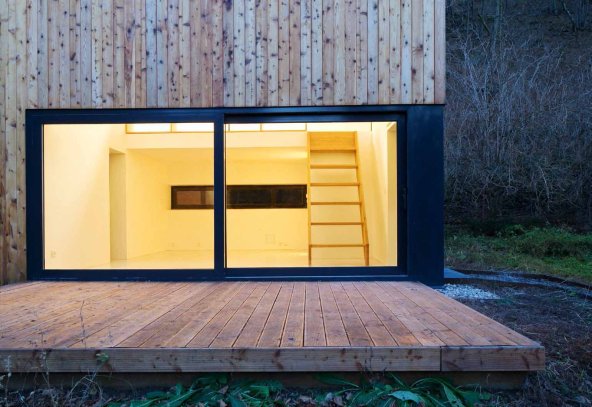

Zahradní domek je situován na pozemku usedlosti Konvářka v Šáreckém údolí. Jižní hranici parcely tvoří hranice lesa, přesněji severního zalesněného svahu navazujícího území pod obytným souborem Baba. Stavba zahradního domku je pojata jako dřevostavba kubického objemu 5 × 5 × 5 m. Objekt charakterizuje svislý dřevěný obklad a do líce fasády osazené zasklení otvoru. Plochá střecha je navržena jako „zelená“.

Základové konstrukce tvoří betonová deska na obvodových pasech. Nadzemní část domku je dřevostavba montážně provedená systémovou skladbou 2by4. Jednáse o rámovou konstrukci tvořenou prvky z čtyřstranně hoblovaného a průmyslově sušeného dřeva. Tato konstrukce je ztužena deskovými materiály (desky OSB, sádrovláknité desky) a běžnými spojovacími prvky. Hlavní nosné prvky jsou sloupky o půdorysném rozměru 60 × 160 mm. Tyto prvky jsou umístěny v osové vzdálenosti 600 mm. Svislé prvky jsou kotveny na dřevěný prahový profil l, který je fixován k základové desce. Rámová konstrukce je ztužena dvěma vodorovnými profily v horní části stěn. Prostor mezi nosnými prvky je vyplněn tepelnou izolací (tl. 160 mm). Z vnější strany je konstrukce opláštěna OSB deskami, opatřena hydroizolací a vertikálním roštem, který slouží jako odvětrávací mezera. Na vodorovném laťovém rastru je instalován svislý dřevěný obklad. Z vnitřní strany je konstrukce rovněž zaklopena OSB deskami, provedena parozábrana a rošt pro tzv. instalační předstěnu. Celkové náklady na stavbu domku jsou cca 1 mil. Kč.
